欧姆龙槽型光电开关知识汇总

      光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

      光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

1、什么是光电开关？

答：光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

2、光电开关怎么接线？

答：光电开关一般是两线和三线的多，两线的就直接接就行，其实就是相当于一个开关，三线的两根是电源，一根是通断的信号线，其中三线的分PNP和NPN，一种和0V是一组，一种和电源正是一组，电源电压别搞错了。

3、光电开关分类,接线方式有哪些？

答：对射型，漫反射型 接线么，大体有两种 一种是开关量输出的，5线，电源2根，其余三个是触点的 一种是电压输出行的，3线，电源2根，另一为电压输出（正或者负输出PNP,NPN型。）

4、光电开关与光电对管的区别有哪些？

答：光电开关一般是指一对红外线对管封装在一起，分为反射型（槽型）和对射型；光电对管就是一对红外线接收管和发射管。

问：光电开关用途主要有哪些？

答：金属接触有感应的是接近开关，而且是电感式接近开关，还有一种接近开关是对非金属有感应的，叫电容式接近开关。

光电开关不是靠接近感应的，光电开关都有发光部和感光部，从发光部倒感光部的光线被挡住后，光电开关输出信号变化。

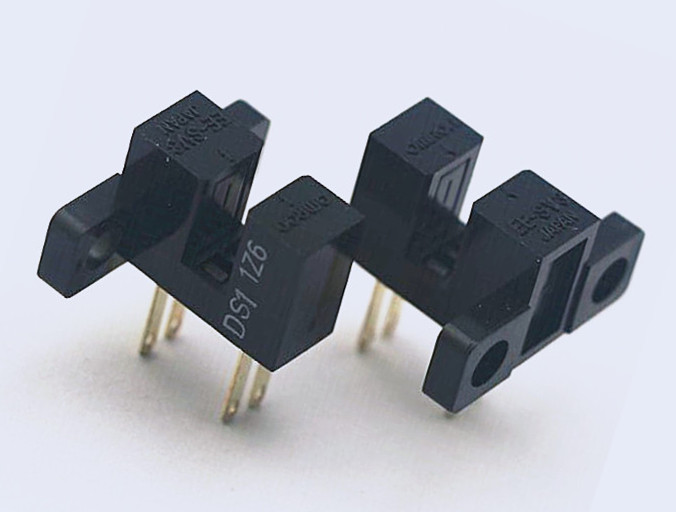

5、槽型光电开关用途是什么？

答：槽型光电开关其实对射式光电开关的一种，又被叫做U型光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成，而槽宽则就决定了感应接收型号的强弱与接收信号的距离，以光为媒介，由发光体与受光体间的红外光进行接收与转换，检测物体的位置。槽型光电开关于接近开关同样是无接触式的，受检测体的制约少，且检测距离长，可进行长距离的检测（几十米）检测精度高能检测小物体。应用非常的广泛。槽型光电开关的特点检测距离长与接近开关等比较，光电开关的检测距离非常长，且是无接触式的，所以不会损伤检测物体，也不受检测物体的影响。几乎不受检测物体的制约由于是采用对检测对象的表面进行反射及光透过方式，不像接近开关只能对金属，还能对玻璃、塑料、木制物体、液体等各种物质进行检测。

6、光电开关的五根线该如何连接？、

答：两根是电源线，跟据光电上的电压标识接电源。如是接交流的话，有两根同色的线既是。另三根是控制输出线，就是开关线，一个常开点，一个常闭点。

7、反射型光电开关原理是什么?

答：反射式光电开关工作原理框图，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。光电开关工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
