欧姆龙微动开关的选型要素及应用特性有哪些?

2020-09-07

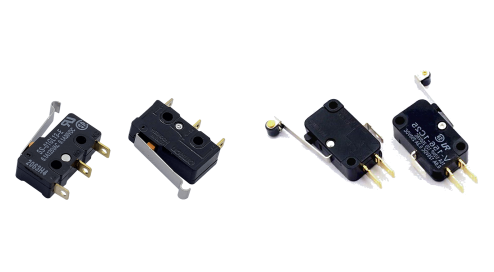

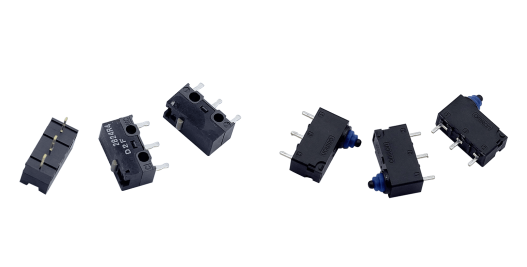

欧姆龙微动开关常用的主要分为:D2F系列、D2FS系列、D2HW系列、D2LS系列、D2MC系列、D2MQ系列、D2SW系列、D3V系列、V系列、SS系列等等,在众多类型的微动开关中,如何能根据产品的特性准确选出合适的产品呢?下面主要是欧姆龙微动开关选型的要素及应用特性的介绍:




一、选型有以下几要素:

1.了解微动开关的结构特性及类型:

①驱动杆类型:摆杆型,滚珠摆杆型,针状按钮型等;

②端子种类:焊接端子或者螺钉端子;

③接点容量:接点的电压和电流,一般负载或微小负载;

④动作力:从自由位置运行到动作位置必须加到驱动杆上的力;

⑤保护结构:防水,防尘等;

⑥使用环境:使用场合,使用温度,是否有腐蚀性液体等。

.应用特性:

  欧姆龙微动开关的规格类型区分比较多,每种规格不同的开关,其尺寸、性能等参数都是有所区别的,包括电流、行程和操作力。尺寸越小的开关,其行程和能够分断的电流也就越小。所以在选购欧姆龙微动开关的时候务必注意该其挑选的开关是否符合自身产品的需求。

  微动开关通常能够分断从5毫安/5伏DC至25安/250伏AC的电流,选型时必须知道具体应用所需的额定电流和电压(AC或DC),以便准确选择合适的开关;除负载要求外还必须选择合适的电路。



  欧姆龙微动开关的可靠性很关键,由于微动开关的类型较多,每个类型不同的开关,其质量寿命上也是有所不同的,而且不同的开关有着不同的触点材料、外壳及端子,从而满足不同应用中的电气和机械寿命需求。所以选择欧姆龙微动开关之前,首要先明确其微动开关需要多少次的电气以及机械操作寿命等因素。

  欧姆龙微动开关的电气性能也是需综合考虑是否符合要求使用的,如在恶劣环境条件下的应用,需选择有着宽工作温度范围的密封型微动开关,而一些微动开关电气适应能力较强的,可以在一些低温度范围下正常工作。开关的电气性能很重要,因为后置的环境要求对微动开关的选择影响很大,如在仪器设备、工业控制、医疗设备等要求高可靠和关键性应用中,了解应用的环境条件包括空气中可能进入开关的污染物、开关所处的液体以及工作温度等都有可能受到影响。对于恶劣环境条件下的应用,需要选择有着宽工作温度范围的密封型开关;同时,还要注意开关的防护等级应至少为IP67级,以防止液体侵入。
