欧姆龙对黑色透明物体的检测给出解决方案

2021-11-01

光电传感器作为检测物体的重要技术手段,在工业自动化,智能化领域已广泛应用,它可以说是设备上的眼睛,如若失灵,将会影响整个设备的运作

光电传感器是通过光的性质来检测物体的有无,通常被检测物体是不受限制的。但生产商们却反映,当他的检测物体有黑色时,传感器失灵,影响了后续的工作。原因是深色物体反光率低,这直接缩短了漫反射传感器如图一的检测距离。通常被检测物体都会存在一定程度的不平整情况,光线射到不平整表面后会在多个不确定方向上发生反射,导致返回传感器的光线明显减少,因此才出现了传感器“失灵”的现象

(图一)

所以,用光电传感器或者红外传感器发射一束光/红外线到物体上,在合适的距离上如果没有收到回波,就可以判断物体是黑色的。如果能够检测到光线(回波),就可以证明,它不是黑色的。

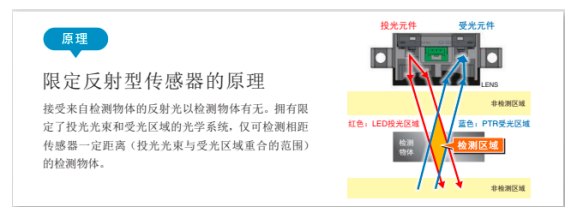

欧姆龙B5W系列限定反射型传感器(如图二)采用了收缩投光、受光侧的光路直径,以获取物体表面的正反射光的光学设计。因此,照射到检测物体上的光束密度高,易于检测低反射率物体。

(图二)

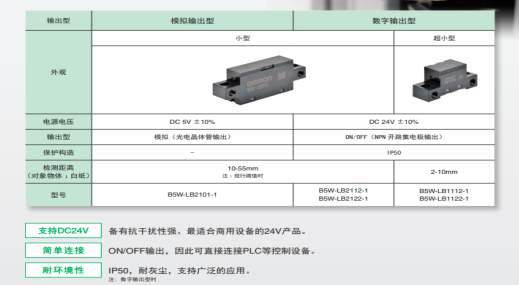

B5W-LB系列是限定反射型传感器(如图三),搭载了由4种超环面透镜组成的欧姆龙自行设计的光学镜头。只需微弱的反射光即可实现稳定检测,不易受检测物体的颜色和表面状态影响,可在广泛检测区域内检测黑纸和透明玻璃等。

(图三)

此外,还具有不易受位于远离检测区域位置的高反射率背景物体影响的特点。
