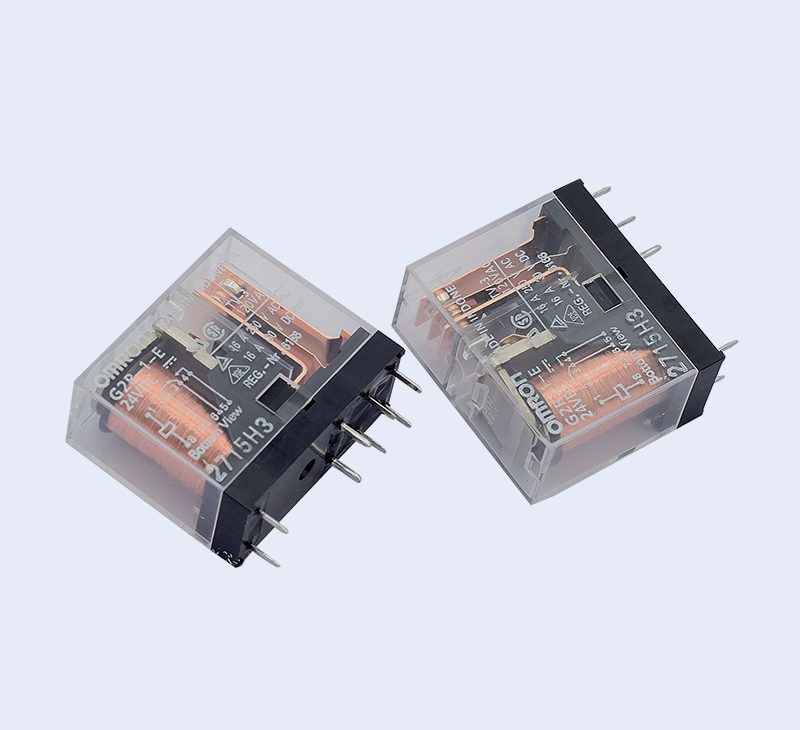

G2R欧姆龙功率继电器

G2R 功率继电器 欧姆龙G2R ▶ 1极10A、2极5A的通用型功率继电器 ▶ 线圈接点间耐压5,000V、耐冲击电压10,000V的安全设计 ▶ 操作线圈有AC、DC型
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸
  4. 注意事项

G2R 功率继电器

欧姆龙G2R

▶ 1极10A、2极5A的通用型功率继电器

▶ 线圈接点间耐压5,000V、耐冲击电压10,000V的安全设计

▶ 操作线圈有AC、DC型

印刷基板用端子型

极数
分类
保护构造
接点构成
1极 2极
型号 线圈额定电压(V) 型号 线圈额定电压(V)
标准型 耐助焊剂型 a接点
 G2R-1A AC12、24、100/(110) G2R-2A AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100V DC100
c接点 G2R-1 AC12、24、100/(110) G2R-2 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
塑料密封型 a接点 G2R-1A4 AC12、24、100/(110) G2R-2A4 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
c接点 G2R-14 AC12、24、100/(110) G2R-24 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
高灵敏度型 耐助焊剂型 a接点 G2R-1A-H DC5、6、12、24、48 G2R-2A-H DC5、6、12、24、48
c接点 G2R-1-H DC5、6、12、24、48 G2R-2-H DC5、6、12、24、48
2线组闭锁型 a接点 G2RK-1A DC5、6、12、24 G2RK-2A DC5、6、12、24
c接点 G2RK-1 DC5、6、12、24 G2RK-2 DC5、6、12、24
双接点型 耐助焊剂型 a接点 G2R-1AZ DC5、6、12、24、48 —
DC100
c接点 G2R-1Z DC5、6、12、24、48
DC100V
塑料密封型 a接点 G2R-1AZ4 DC5、6、12、24、48 —
DC100
c接点 G2R-1Z4 DC5、6、12、24、48
DC100
高容量型 耐助焊剂型 a接点 G2R-1A-E AC12、24、100/(110) —
AC200/(220)
DC5、6、12、24、48
DC100V
c接点 G2R-1-E AC12、24、100/(110) —
AC200/(220)
DC5、6、12、24、48
DC100
注.订购时，请注明线圈额定电压（V）。
例：G2R-1A AC12
此外，交付时的包装标记及标注的电压规格为□□□VDC。
·接线片端子(#187)
极数
分类
保护构造　
接点构成
1极
型号 线圈额定电压(V)
标准型 闭锁型 a接点 G2R-1A-T AC12、24、100/(110)
AC200/(220)
DC5、6、12、24、48
DC100
c接点 G2R-1-T AC12、24、100/(110)
AC200/(220)
DC5、6、12、24、48
DC100
·全波整流对应型
极数
分类
保护构造　
接点构成
1极 2极
型号 线圈额定电压(V) 型号 线圈额定电压(V)
标准型 耐助焊剂型 a接点 G2R-1A-Z DC5、6、12、24、48 G2R-2A-Z DC5、6、12、24、48
DC100 DC100
c接点 G2R-1-Z DC5、6、12、24、48 G2R-2-Z DC5、6、12、24、48
DC100 DC100
塑料密封型 a接点 G2R-1A4-Z DC5、6、12、24、48 G2R-2A4-Z DC5、6、12、24、48
DC100 DC100
c接点 G2R-14-Z DC5、6、12、24、48 G2R-24-Z DC5、6、12、24、48
DC100 DC100
高容量型 耐助焊剂型 a接点 G2R-1A-EZ DC5、6、12、24、48 —
DC100
c接点 G2R-1-EZ DC5、6、12、24、48
DC100
·超声波洗净对应型
极数
分类
保护构造　
接点构成
1极 2极
型号 线圈额定电压(V) 型号 线圈额定电压(V)
标准型 塑料密封型 a接点 G2R-1A4-U AC12、24、100/(110) G2R-2A4-U AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
c接点 G2R-14-U AC100/(110) G2R-24-U AC24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
注.订购时，请注明线圈额定电压（V）。
例：G2R-1A-T AC12
此外，交付时的包装标记及标注的电压规格为□□□VDC。


额定值

操作线圈

项目
分类
额定电压(V)
额定电流(mA) 线圈电阻
(Ω) 		线圈电感(H) 动作电压(V) 复位电压(V) 最大容许
电压(V) 		消耗功率(VA、W)
50Hz 60Hz 铁片开放时 铁片动作时
标准型
用接线片端子
塑料密封型
高容量型
 		AC 12 93 75 65 0.19 0.39 80％
以下 		30％以上 140％
(at23℃) 		約0.9
(60Hz)
24 46.5 37.5 260 0.81 1.55
100/(110) 11 9/(10.6) 4,600 13.34 26.84
200/(220) 5.5 4.5/(5.3) 20,200 51.3 102
标准型
高容量型
双接点型
用接线片端子
塑料密封型
DC 5 106 47 0.20 0.39 70％
以下 		15％以上 170％
(at23℃) 		約0.53
6 88.2 68 0.28 0.55
12 43.6 275 1.15 2.29
24 21.8 1,100 4.27 8.55
48 11.5 4,170 13.86 27.71
100 5.3 18,860 67.2 93.2
高灵敏度型 DC 5 71.4 70 0.37 0.75 70％
以下 		15％以上 170％
(at23℃) 		約0.36
6 60 100 0.53 1.07
12 30 400 2.14 4.27
24 15 1,600 7.80 15.60
48 7.5 6,400 31.20 62.40
注1.额定电流、线圈电阻为线圈温度+23℃时的值，公差为AC额定电流+15%、-20%、DC线圈电阻±10%。
2.AC线圈电阻、线圈电感为参考值。
3.动作特性为线圈温度+23℃时的值。
4.最大容许电压为继电器线圈能够施加的电压的最大值。
·操作线圈/2绕组闭锁型
项目
额定电压(V)
置位线圈 重置线圈 线圈电感(H) 置位
电压(V) 		重置
电压(V) 		最大
容许
电压
(V) 		消耗功率
额定电流(mA) 线圈电阻(Ω) 额定电流(mA) 线圈电阻(Ω) 置位线圈  重置线圈 置位
线圈
(mW) 		重置
线圈
(mW)
铁片开放时 铁片动作时 铁片开放时 铁片动作时
DC 5 167 30 119 42 0.073 0.146 0.003 0.006 70％
以下 		70％以下 140％
(at23℃) 		約850 約600
6 138 43.5 100 60 0.104 0.208 0.005 0.009
12 70.6 170 50 240 0.42 0.83 0.018 0.036
24 34.6 694 25 960 1.74 3.43 0.079 0.148
注.1.额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%。
2.线圈电感的参考值。
3.动作特性指的是线圈温度为+23℃时的值。
4.最大容许电压为继电器线圈能够施加的电压的最大值。
·开关部(接点部)

＊ 此值为开关频率在120次/min时的值。
·开关部（接点部）/塑料密封型
分类
极数
负载
项目
标准型（单接点型） 双接点
1极 2极 1极
阻性负载
（cosφ=1） 		感性负载
（cosφ=0.4、L/R=7ms） 		阻性负载
（cosφ=1） 		感性负载
（cosφ=0.4、L/R=7ms） 		阻性负载
（cosφ=1） 		感性负载
（cosφ=0.4、L/R=7ms）
接触机构 单 单 双
接点材质 Ag合金(无Cd材料)
额定负载 AC250V 8A
DC 30V 8A 		AC250V 6A
DC 30V 4A 		AC250V 4A
DC 30V 4A 		AC250V 1.5A
DC 30V 2.5A 		AC250V 5A
DC 30V 5A 		AC250V 2A
DC 30V 3A
额定通电电流 8A 4A 5A
接点电压的最大值 AC380V、DC125V AC380V、DC125V AC380V、DC125V
接点电流的最大值 8A 4A 5A
开关容量的最大值
（参考值） 		AC2,000VA
DC240W 		AC1,500VA
DC120W

AC1,000VA
DC120W

AC375VA
DC75W 		AC1,250VA
DC150W

AC500VA
DC90W

故障率
P水准（参考值＊） 		DC5V 100mA DC5V 10mA DC5V 1mA
＊ 此值为开关频率在120次/min时的值。
·开关部（接点部）/闭锁型
极数
负载
项目
1极 2极
阻性负载
（cosφ=1） 		感性负载
（cosφ=0.4、L/R=7ms） 		阻性负载
（cosφ=1） 		感性负载
（cosφ=0.4、L/R=7ms）
接触机构 单 单
接点材质 Ag合金(无Cd材料)
额定负载 AC250V 5A
DC 30V 5A 		AC250V 3.5A
DC 30V 2.5A 		AC250V 3A
DC 30V 3A 		AC250V 1.5A
DC 30V 2A
额定通电电流 5A 3A
接点电压的最大值 AC380V、DC125V AC380V、DC125V
接点电流的最大值 5A 3A
开关容量的最大值
（参考值） 		AC1,250VA
DC150W 		AC875VA
DC75W

AC750VA
DC90W

AC375VA
DC60W
故障率
P水准（参考值＊） 		DC5V 100mA DC5V 10mA
＊ 此值为开关频率在120次/min时的值。

■ 性能

标准继电器

极数
项目
1极  2极

接触电阻＊1

30mΩ以下＊1

50mΩ以下

动作时间＊2

15ms以下

复位时间＊2

AC10ms以下 DC5ms以下

最大开关频率

机械

18,000次/h

额定负载

1,800次/h

绝缘电阻＊3

1,000MΩ以上

耐压 线圈与接点间
AC5,000V 50/60Hz 1min
同极接点间
AC1,000V 50/60Hz 1min  		线圈与接点间
AC5,000V 50/60Hz 1min
同极接点间
AC1,000V 50/60Hz 1min
异极接点间
AC3,000V 50/60Hz 1min
绝缘距离 线圈与接点间 空间：8mm、沿面：8mm

振动

耐久

10～55～10Hz 单振幅0.75mm（双振幅1.5mm）

误动作


印刷基板用端子型
(1c接点)
G2R-1(-Z), G2R-1Z, G2R-1-H
G2R-1:Dimensions1
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions3 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions2
(无线圈极性)

印刷基板用端子型
(1a接点)
G2R-1A(-Z), G2R-1AZ, G2R-1A-H
G2R-1:Dimensions4
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions6 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions5
(无线圈极性)
印刷基板用端子型
1c接点
G2R-14(-Z)(-U), G2R-1Z4
G2R-1:Dimensions7
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions9 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions8
1a接点
G2R-1A4(-Z)(-U), G2R-1AZ4
G2R-1:Dimensions10
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions12 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions11
(无线圈极性)

2绕组闭锁型
SPDT 继电器
G2RK-1
G2R-1:Dimensions21
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions23
(请在确认线圈性后正确配线) 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions22
(请在确认线圈性后正确配线)

2绕组闭锁型
SPST-NO 继电器
G2RK-1A
G2R-1:Dimensions24
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions26 		印刷基板加工尺寸
(Bottom View)
尺寸公差为±0.1mm
G2R-1:Dimensions25
(请在确认线圈性后正确配线)

接线片端子型
c接点
G2R-1-T
G2R-1:Dimensions15
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions17
(无线圈极性) 		安装孔加工尺寸
尺寸公差: ±0.1
G2R-1:Dimensions16
SPST-NO 继电器
G2R-1A-T
G2R-1:Dimensions18
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions20
（无线圈极性） 		安装孔加工尺寸)
G2R-1:Dimensions19
注.接线片端子的商品编号为187


带插拔式端子继电器
SPDT 继电器
G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND
G2R-1:Dimensions13
端子配置/内部连接图
(Bottom View)
G2R-1:Dimensions14
(请在确认线圈性后正确配线)
(Except G2R-1-S, G2R-13-S)
