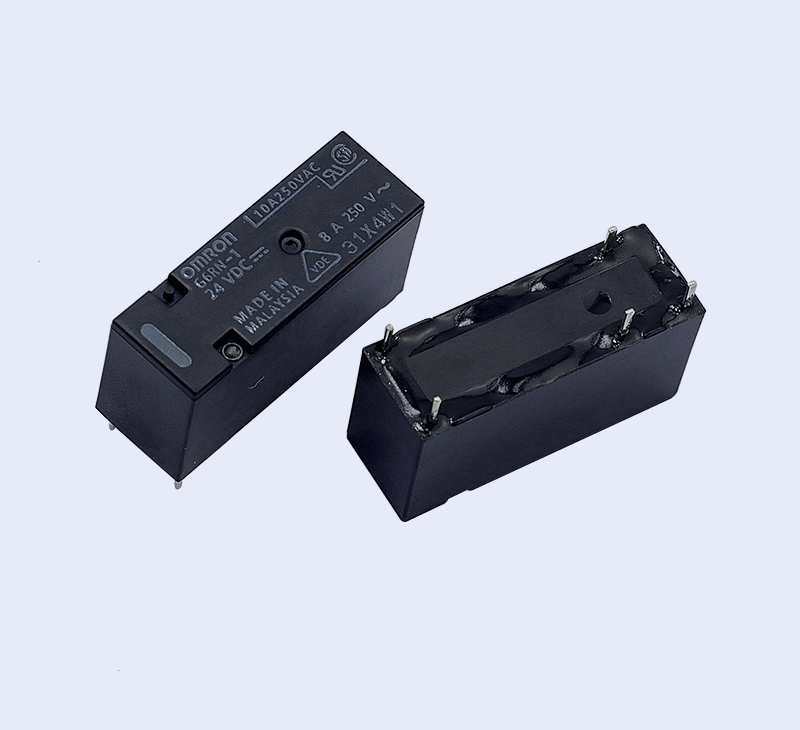

G6RN 功率继电器
实现1极8A开关的小型功率继电器
▶ 高度15mm的低背型（本公司G2R的约60%）。
▶ 外形小巧，但可承受AC250V、8A开关。
▶ 功耗仅为220mW的高灵敏度。
▶ 绝缘距离8mm、线圈－接点间耐冲击电压高达10kV。
▶ 最高环境温度可达85℃。
▶ 准品符合VDE标准。
接点结构
型号
线圈额定电压（V）
最小包装单位
1a
G6RN-1A
DC5、6、12
20个/杆装
DC24
1c
G6RN-1
DC5、6、12
DC24
注.订购时，请注明额定线圈电压（V）。
例：G6RN-1A DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。
额定
●操作线圈
| 额定电压（V） | 项目 | 额定电流（mA） | 线圈电阻（Ω） | 动作电压（V） | 复位电压（V） | 最大容许电压（V） | 功率消耗（mW） |
| DC | 5 | 43.9 | 114 | 75％以下 | 10％以上 | 150%（23℃时） | 约220 |
| 6 | 36.6 | 164 | |||||
| 12 | 18.3 | 655 | |||||
| 24 | 9.2 | 2620 |
注1. 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10％。
注2. 动作特性是指线圈温度为+23℃时的值。
注3. 最大容许电压是指继电器线圈能承受的电压最大值。
●开关部（接点部）
| 项目 负载 | 阻性负载 |
| 接触机构 | 单 |
| 接点材质 | Ag合金+镀Au（无Cd材料） |
| 额定负载 | AC250V 8A |
| DC30V 5A | |
| 额定通电电流 | 8A |
| 接点电压的最大值 | AC250V、 DC30V |
| 接点电流的最大值 | 8A |
■性能
| 接触电阻 ＊1 | 100mΩ以下 | |
| 动作时间 | 15ms以下 | |
| 复位时间 | 5ms以下 | |
| 绝缘电阻 ＊2 | 1,000MΩ以上 | |
| 耐压 | 线圈与接点间 | AC4,000V 50/60Hz 1min |
| 同极接点间 | AC1,000V 50/60Hz 1min | |
| 耐冲击电压(线圈与接点间) | 10,000V（1.2×50μs） | |
| 绝缘距离 | 线圈与接点间 | 空间：8mm、沿面：8mm |
| 振动 | 耐久 |
10～55～10Hz 单振幅0.75mm（双振幅1.5mm） |
| 误动作 |
10～55～10Hz a接侧单振幅0.75mm （双振幅1.5mm） b接侧单振幅0.4mm （双振幅0.8mm） |
|
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | a接侧100m/s2 b接侧50m/s2 | |
| 寿命 | 机械 | 1,000万次以上（开关频率36,000次/小时） |
| 电气*3 |
AC250V 8A （阻性负载）5万次以上 DC30V 5A （阻性负载）5万次以上 （额定负载开关频率360次/小时） |
|
| 故障率 P水平（参考值 ＊4） | DC5V 10mA | |
| 使用环境温度 | －40～＋85°C（无结冰、 无凝露） | |
| 使用环境湿度 | 5～85%RH | |
| 重量 | 约9g | |
注:上述为初始值。
＊1.测量条件：DC5V 1A 电压下降法。
＊2.测量条件：用DC500V绝缘电阻计测量，位置与测量耐压时相同。
＊3.测量条件：有二极管＊4.此值为开关频率120次/分时的值。
G6RN-1
|
|
|
端子配置/内部接线图 (底视图)  (无线圈极性) |
印刷基板安装孔 (底视图) 公差: ±0.1
|
|
|
|
|
G6RN-1A
|
|
|
端子配置/内部接线图 (底视图)  (无线圈极性) |
印刷基板安装孔 (底视图) 公差: ±0.1
|
