适合应用于模拟信号开关的小型通用MOS FET继电器，通过光绝缘实现输入输出间耐压为AC5kV
触发LED正向电流2mA(更大)，耗电更省。
可用于微小模拟信号的开关。
连续负载电流2A。

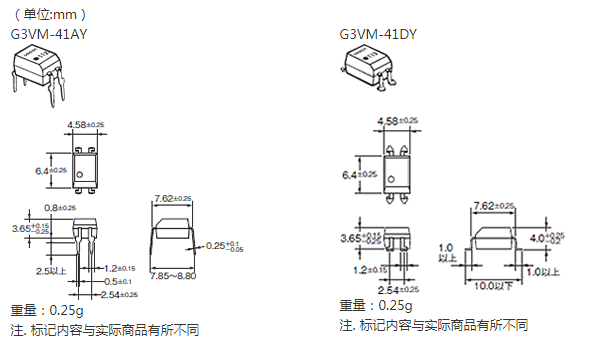

■ 种类
| 形状 | 接点结构 | 端子种类 | 负载电压(最大)* | 型号 | 最小包装单位 | |
| 每杆装数量 | 每卷装数量 | |||||
| DIP4 | 1a | 印刷基板用端子 | 20V | G3VM-41AY | 100 | — |
| 表面安装端子 | G3VM-41DY | |||||
| G3VM-41DR(TR) | — | 1,500 | ||||
| *负载电压（最大）：表示峰值AC、DC. |
■绝对最大额定（Ta ＝ 25℃）
| 项目 | 符号 | 额定 | 单位 | 条件 | |
| 输入侧 | LED正向电流 | IF | 30 | mA | |
| 重复峰值LED正向电流 | IFP | 1 | A | 100μs脉冲、100pps | |
| 直流正向电流降低比率 | △IF/℃ | -0.3 | mA/℃ | Ta≧25℃ | |
| LED反向电压 | VR | 5 | V | ||
| 粘合部位温度 | TJ | 125 | ℃ | ||
| 输出侧 | 负载电压（峰值AC/DC） | VOFF | 40 | V | |
| 连续负载电流（峰值AC/DC） | IO | 2000 | mA | ||
| 导通电流降低比率 | △ION/℃ | -20 | mA/℃ | Ta≧25℃ | |
| 脉冲导通电流 | Iop | 6 | A | t=100ms、Duty=1/10 | |
| 粘合部位温度 | TJ | 125 | ℃ | ||
| 输入输出间耐压(注1) | VI-O | 5000 | Vrms | AC持续1分钟 | |
| 使用环境温度 | Ta | -40～+85 | ℃ | 无结冰、无凝露 | |
| 贮藏温度 | Tstg | -55～+125 | ℃ | 无结冰、无凝露 | |
| 焊接温度条件 | — | 260 | ℃ | 10s | |
| （注1）: 测量输入输出间的耐压时，分别对LED 针脚、受光侧针脚统一地施加电压。 |
■电气性能（Ta ＝25℃）
| 项目 | 符号 | 最小 | 标准 | 最大 | 单位 | 条件 | |
| 输入侧 | LED正向电压 | VF | 1.45 | 1.63 | 1.75 | V | IF=10mA |
| 反向电流 | IR | — | — | 10 | μA | VR＝5V | |
| 端子间电容 | CT | — | 40 | — | pF | V=0、f=1MHz | |
| 触发LED反向电流 | IFT | — | 0.3 | 2 | mA | IO=120mA | |
| 复位LED反向电流 | IFC | 0.1 | — | — | mA | IOFF=10μA | |
| 输出侧 | 最大输出导通电阻 | RON | — | 60 | 100 | mΩ | IF＝5mA、IO＝500mA、t＜1s |
| — | 90 | 150 | IF＝5mA、IO＝500mA | ||||
| 开路时漏电流 | ILEAK | — | — | 1 | μA | VOFF=60V | |
| 端子间电容 | C0FF | — | 300 | — | pF | V=0、f=1MHz | |
| 输入输出间电容 | CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | |
| 输入输出间电容绝缘电阻 | RI-O | 1000 | 108 | — | MΩ | VI-O＝500VDC、ROH≦60% | |
| 动作时间 | tON | — |

| ||||
