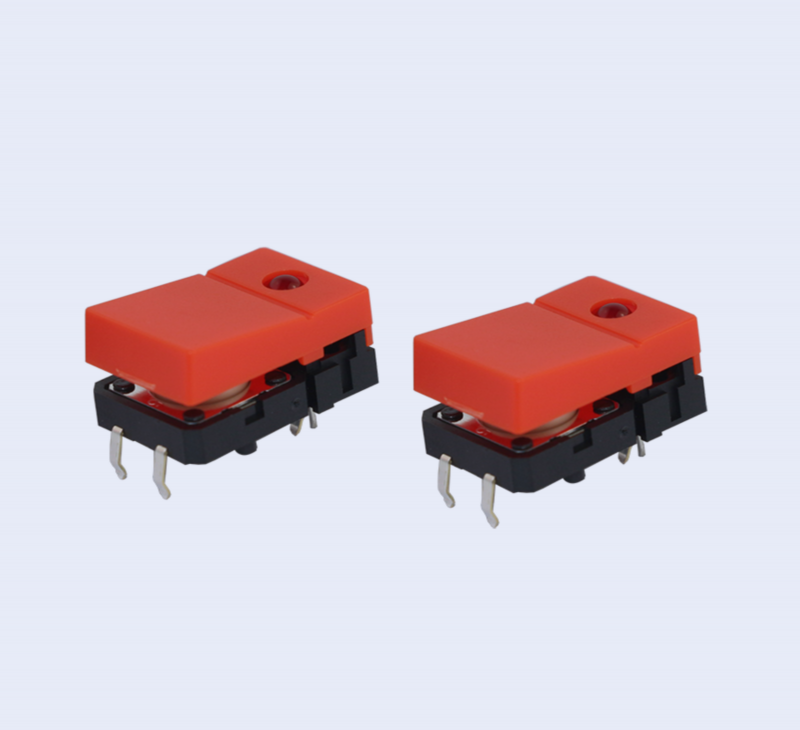

B3J 轻触式开关（铰链型）
基板插入安装型，以铰链式实现轻松速动触感
▶ 叉型、铰链构造，具有切齿触感良好的速动触感。
▶ 不仅有无灯式，还有安装LED的1灯与2灯的系列。
▶ 铰链、按钮具有丰富的颜色。（标准5色）
| 包装形态 | 箱 | ||||
| 类型 | 接点材质 | 动作力（OF） | 铰接、按钮颜色 | 型号 | 最小包装单位 |
|
无灯型 B3J-1000系列 |
镀银 | 1.27N | 象牙白 | B3J-1000 | 300个 |
| 黑 | B3J-1100 | ||||
| 橘 | B3J-1200 | ||||
| 黄 | B3J-1300 | ||||
| 蓝 | B3J-1400 | ||||
| 包装形态 | 箱 | ||||||
| LED颜色 | 型号 | 最小包装单位 | |||||
| 类型 | 接点材质 | 动作力（OF） | 铰接、按钮颜色 | 红 | 黄 | 绿 | |
|
LED1灯型 B3J-2000 B3J-3000 B3J-4000系列 |
镀银 | 1.27N | 象牙白 | B3J-2000 | B3J-3000 | B3J-4000 | 300个 |
| 黑 | B3J-2100 | B3J-3100 | B3J-4100 | ||||
| 橘 | B3J-2200 | B3J-3200 | B3J-4200 | ||||
| 黄 | B3J-2300 | B3J-3300 | B3J-4300 | ||||
| 蓝 | B3J-2400 | B3J-3400 | B3J-4400 | ||||
| 包装形态 | 箱 | ||||||
| LED颜色 | 型号 | 最小包装单位 | |||||
| 类型 | 接点材质 | 动作力（OF） | 铰接、按钮颜色 | 红、黄（L·R） | 红、绿（L·R） | 黄、绿（L·R） | |
|
LED2灯型 B3J-5000 B3J-6000 B3J-7000系列 |
镀银 | 1.27N | 象牙白 | B3J-5000 | B3J-6000 | B3J-7000 | 300个 |
| 黑 | B3J-5100 | B3J-6100 | B3J-7100 | ||||
| 橘 | B3J-5200 | B3J-6200 | B3J-7200 | ||||
| 黄 | B3J-5300 | B3J-6300 | B3J-7300 | ||||
| 蓝 | B3J-5400 | B3J-6400 | B3J-7400 | ||||
注.订购数量必须为包装单位的整数倍。
■ 额定值/性能
| 额定值（阻性负载） | DC3～24V 1～50mA | |
| 最小适合负载（参考值） | DC1V 10μA | |
| 使用环境温度 | -25～+70℃ 60%RH以下 （无结冰、无凝露） | |
| 使用环境湿度 | 35～85%RH（+5～35℃） | |
| 接点结构 | 1a（常开接点） | |
| 接触电阻（初始值） | 100mΩ以下 | |
| 绝缘电阻 | 100MΩ以上（DC250V绝缘电阻计） | |
| 耐电压 | AC500V 50/60Hz 1min | |
| 震荡时间 | 5ms以下 | |
| 振动 | 误动作 | 10～55Hz 双振幅1.5mm |
| 冲击 | 耐久 | 最大1,000m/s2 |
| 误动作 | 最大100m/s2 | |
| 寿命 | 300万次以上 | |
| 重量 | 约1.5～1.7g | |
| 保护结构 | IEC IP00 | |
| 清洗 | 不可 | |
|
外形尺寸 (单位: mm)
|
|||||||||
|
|
|||||||||
|
|||||||||
|
|
|||||||||
|
|||||||||
