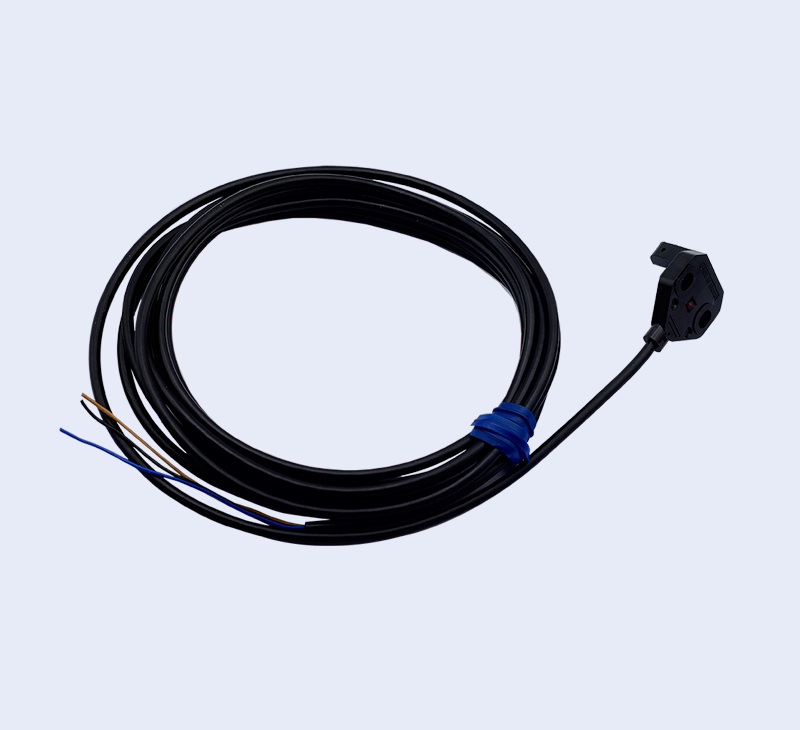

EE-SX77 / SX87微型光电传感器

直流光 对射型(凹槽型), L型, 导线引出型 (2m), 检测距离: 5mm, 遮光时ON, NPN集电极开路输出 小巧轻薄,可紧密安装,带有两面可见的指示灯,电源电压范围宽达DC5~24V 薄型导线引出型(直流光)

直流光 对射型(凹槽型), L型, 导线引出型 (2m), 检测距离: 5mm, 遮光时ON, NPN集电极开路输出

形状 L型
发光方式 直流光
检测方式 对射型(凹槽型)
检测距离 0~5mm (槽宽)
动作模式 遮光时ON
控制输出(输出格式) NPN集电极开路输出
连接方式 导线引出型

小巧轻薄,可紧密安装

带有两面可见的指示灯

电源电压范围宽达DC5~24V


预连线型


形状 检测方式 导线长 检测距离 动作模式 指示灯模式 型号
NPN输出 PNP输出
标准型
435_lu_1_1
对射型
(凹槽宽度)
2m 5mm
(凹槽宽度)
(红外光)
遮光时ON 入光时亮灯 EE-SX770 2M EE-SX770P 2M
遮光时亮灯 EE-SX770A 2M EE-SX770R 2M
入光时ON 入光时亮灯 EE-SX870 2M EE-SX870P 2M
遮光时亮灯 EE-SX870A 2M EE-SX870R 2M
L型
435_lu_1_2
遮光时ON 入光时亮灯 EE-SX771 2M EE-SX771P 2M
遮光时亮灯 EE-SX771A 2M EE-SX771R 2M
入光时ON 入光时亮灯 EE-SX871 2M EE-SX871P 2M
遮光时亮灯 EE-SX871A 2M EE-SX871R 2M
T型
435_lu_1_3
遮光时ON 入光时亮灯 EE-SX772 2M EE-SX772P 2M
遮光时亮灯 EE-SX772A 2M EE-SX772R 2M
入光时ON 入光时亮灯 EE-SX872 2M EE-SX872P 2M
遮光时亮灯 EE-SX872A 2M EE-SX872R 2M


种类 标准型 L型 T型
项目
型号
NPN EE-SX770
EE-SX770A
EE-SX870
EE-SX870A
EE-SX771
EE-SX771A
EE-SX871
EE-SX871A
EE-SX772
EE-SX772A
EE-SX872
EE-SX872A
PNP EE-SX770P
EE-SX770R
EE-SX870P
EE-SX870R
EE-SX771P
EE-SX771R
EE-SX871P
EE-SX871R
EE-SX772P
EE-SX772R
EE-SX872P
EE-SX872R
检测距离 5mm (凹槽宽度)
标准检测物体 2×0.8mm以上的不透明物体
应差距离 0.025mm
光源(最大发光波长) GaAs红外发光二级管(940nm)
指示灯 入光时亮灯(红色)(A型、R型为遮光时亮灯)
电源电压 DC5~24V±10% 纹波(p-p) 10%以下
消耗电流 35mA以下(NPN型)、30mA以下(PNP型)
控制输出 NPN型:NPN集电极开路输出 DC5~24V 100mA以下
残留电压0.8V以下(负载电流100mA时)、残留电压0.4V以下(负载电流40mA时)、
关机电流(漏电流) 0.5mA以下
PNP型: PNP集电极开路输出 DC5~24V 50mA以下
残留电压1.3V以下(负载电流50mA时)、关机电流(漏电流) 0.5mA以下
响应频率* 1kHz以上(平均值为3kHz)
使用环境照度 受光面照度 荧光灯:1,000lx以下
环境温度范围 工作时:-25~+55℃ 保存时: -30~+80℃ (无结冰)
环境湿度范围 工作时:5~85%RH 保存时: 5~95%RH (无结露)
振动(耐久 20~2,000Hz (最大加速度100m/s2) 上下振幅1.5mm X、Y、Z各方向 2h (4min周期)
冲击(耐久) 500m/s2 X、Y、Z各方向 3次
保护结构 IP60 IEC60529规格
连接方式 导线引出型(标准导线长2m)
质量(包装后) 约20g
材质 外壳 聚苯二甲酸丁二醇酯(PBT)


* 响应频率测定的是旋转下图圆板时的值。

EE-SX77 / SX87 额定值 / 性能 3 EE-SX77/87_Spec2


(单位:mm)

标准型
EE-SX770/770P
EE-SX870/870P
EE-SX770A/770R
EE-SX870A/870R

EE-SX77 / SX87 外形尺寸 2 EE-SX770/770P_Dim

L型
EE-SX771/771P
EE-SX871/871P
EE-SX771A/771R
EE-SX871A/871R

EE-SX77 / SX87 外形尺寸 4 EE-SX771/771P_Dim

T型
EE-SX772/772P
EE-SX872/872P
EE-SX772A/772R
EE-SX872A/872R

EE-SX77 / SX87 外形尺寸 6 EE-SX772/772P_Dim
