欧姆龙固态继电器工作原理

欧姆龙固态继电器的工作原理：

●SSR和有接点继电器的不同

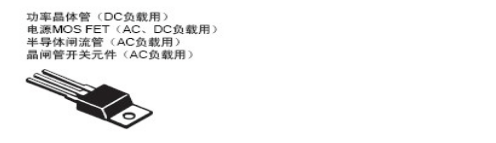

所谓SSR，是固态继电器(Solid State Relay) 的简称，是无可动接点部分的继电器(无接点继电器)。在动作上与有接点继电器相同，但是该继电器使用半导体闸流管、晶闸管开关元件、二极管、晶体管等半导体开关元件。另外也使用名为光电耦合器的光半导体，使其输入输出绝缘。光电耦合器的特点是用光的信号在绝缘空间中进行传送，所以绝缘性更好，传送速度也更快。

SSR是用无接点的电子零件制造的，比有接点的有很多优点。其中最大的优点是，不会像有接点继电器一样因开关而损耗接点。

特别是： ●可以对应高速、高频率开关 ●没有接触不良 ●发生干扰小 ●没有动作音等，适用于广泛的领域。

固态继电器(SSR)的构成：

固态继电器(SSR) (交流负载开关的代表示例)

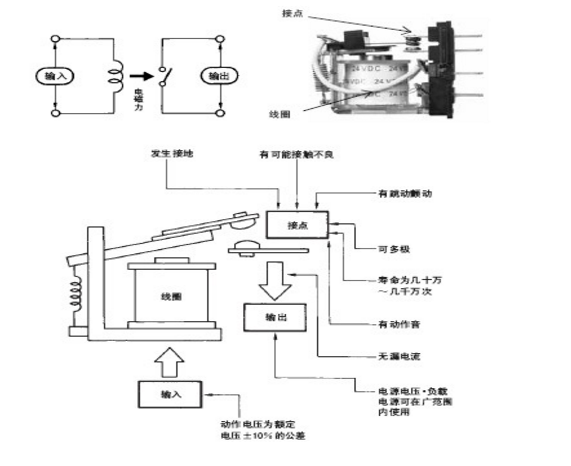

电磁继电器(EMR:Electro Magnetic Relay)

向线圈施加输入电压，使其发生电磁力，移动可动铁片，从而切换接点。不仅可在控制

柜上使用，还可用于其他范围。而且原理简单可低成本加工。

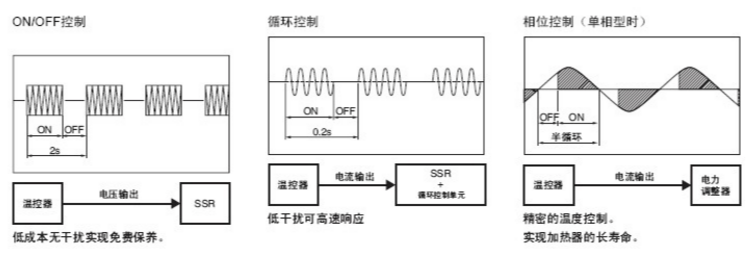

●SSR的控制(ON/OFF
控制、循环控制、相位控制) ON/OFF控制接受温控器的电压输出信号，通过开关SSR来控制加热器的 ON/OFF。在电磁继电器中也可进行相同的控制，但是以数秒间隔控制ON/OFF，使用数年时需要SSR。循环控制(G32A-EA) 以0.2秒(固定) 为控制周期。其方式是使其在0.2秒内 ON/OFF，从而控制输出电力。接受温控器的电流输出4~20mA来控制。

●循环控制中的注意点

进行循环控制时，每秒钟接通电源5 次(控制周期为 0.2S)。由于变压器负载中的接通电流非常大 (通常电流的10倍左右) (1)SSR的额定没有余量导致SSR的破坏。 (2)负载电路上的断路器发生触发。可能出现以上情况。因此，循环控制中不能进行变压器一次侧的电力控制。

相位控制接受温控器的电流输出4～20mA的信号，使输出量每半循环发生变化。可进行高精度的温度控制，多用于半导体制造装置中。

●MOS FET继电器的构成和动作原理

MOS FET继电器是在输出元件中使用功率MOS FET的SSR。为使功率MOS FET动作，光电二极管阵列作为受光元件使用。输入端子中有电流流过时， LED会发光。这个光使光电二极管阵列中发生光电流，这使栅极电压使功率MOS FET置于ON。用源共通连接2个功率MOS FET，可控制AC负载。DC专用的类型中有带1个电源 MOS FET的类型。
