欧姆龙MOS FET继电器的特点与应用

欧姆龙MOS FET继电器的特点：

特点1

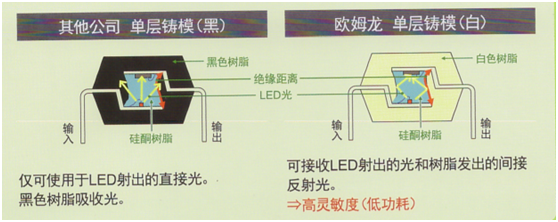

欧姆龙MOS FET继电器白色封装实现高灵敏度（低功耗）！

欧姆龙的MOS FET继电器为了实现高灵敏度而在多种机型中采用了白色树脂。

特点2

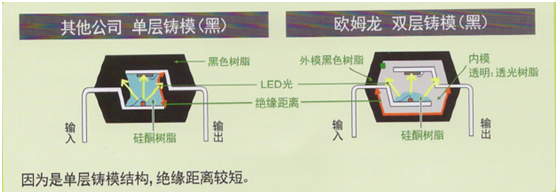

欧姆龙MOS FET继电器黑色封装实现高绝缘！

欧姆龙MOS FET继电器高绝缘型虽然采用了黑色树脂，但由于是双层铸模构造，因此可确保较长的绝缘距离，实现了高绝缘性。DIP、SOP系列产品新增黑色封装，DIP：支持AC5000V；SOP：支持AC3750V

特点3

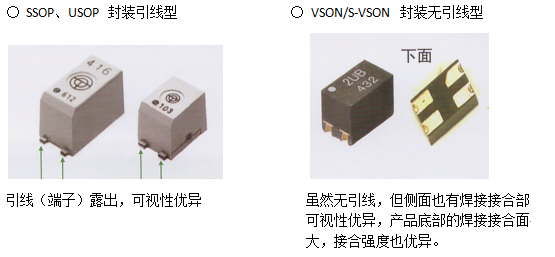

欧姆龙MOS FET继电器小型封装也可实现优异的焊接性！

选型的3个要点

要点1：注意电压值和电流值

“负载电压”、“连续负载电流”的数值为最大值。特别需要注意AC负载的情况。

例）商用电压AC100V（有效值）时--最大值141V以上

要点2：浪涌电流负载

浪涌电流的标准：连续负载电流*3倍（100ms）内可用。

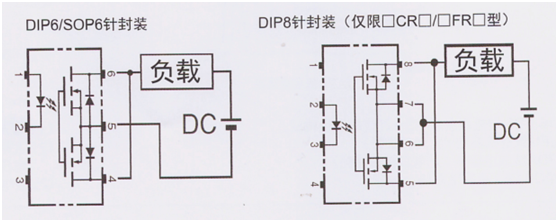

要点3：C连接下电流容量2倍（DC负载时）

可进行C连接（2个MOS FET元件并联连接）的机型，可开关正常连续负载电流2倍的电流。

欧姆龙MOS FET继电器应用案例

○ FA/工业设备：机床、定制电源、FA设备（PLC、温度调节、定时器）

功能	特点	推荐型号
状态输出各种信号输出	通用	G3VM-61G1/VY2 G3VM-351G/351VY G3VM-351A/D
小型螺线管式电磁阀、小型电机的电源切换外部输出	高容量	G3VM-41GR8/61GR○ G3VM-○BR/DR G3VM-○CR○/○FR○ G3VM-○HR/61HR1
小型螺线管式电磁阀、小型电机的电源切换外部输出	高绝缘	G3VM-○AY/DY/AY1/DY1
