电容在电路中的作用

2017-12-18

       电容器的基本特性是“通交流、隔直流”。所以在电路中可用作耦合、滤波、旁路、去耦…… 。电容器的容抗是随频率增高而下降;电感的感抗是随频率增高而增大。所以在电容、电感的串联或并联电路中,总会有一个频率下容抗与感抗的数值相等,这时就产生谐振现象。所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。用在振荡电路中,制作LC、RC振荡电路。滤波电容并接在整流后的电源上,用于补平脉冲直流的波形。


       耦合电容连接在交流放大电路级与级之间作信号通路,因为放大电路的输入端和输出端都有直流工作点,采用电容耦合可隔断直流通过工作点,耦合电容其实就是起隔直作用,所以也叫隔直电容;

      旁路电容作用与滤波电容相似,但旁路电容不是接在电源上,而是接在电子电路的某一工作点,用于滤去谐振或干扰产生的杂波;

      滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。

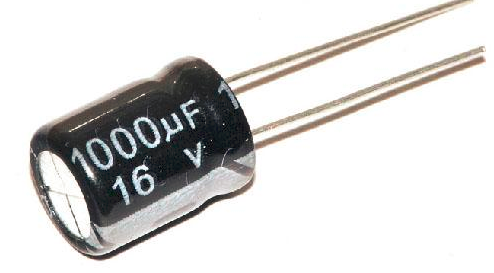

通常音频电路中包括滤波、耦合、旁路、分频等电容,如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。1.滤波电容整流后由于滤波用的电容器容量较大,故必须使用电解电容。滤波电容用于功率放大器时,其值应为10000μF以上,用于前置放大器时,容量为1000μF左右即可。当电源滤波电路直接供给放大器工作时,其容量越大音质越好。但大容量的电容将使阻抗从10KHz附近开始上升。这时应采取几个稍小电

通常音频电路中包括滤波、耦合、旁路、分频等电容,如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。
