2018-09-05
在日常生活中点钞机，人们也很经常会见到，但是却对它内部结构并不了解，点钞机中必不可少的组成之一就是光电传感器。你们知道吗？点钞机的计数器采用非接触式红外光电检测技术，具有结构简单、精度高和响应速度快等优点。
点钞机
Z4D-C01
点钞机的计数器采用两组红外光电传感器。每一个传感器由一个红外发光二极管和一个接收红外光的光敏三极管组成，两者之间留有适当距离。
当无钞票通过时，接收管受光照而导通，输出为0。当有钞票通过瞬间，挡住红外光，接收管光通量不足，输出为1。钞票通过后，接收管又接收到红外光导通。这样就在该部分电路输出端产生一个脉冲信号，这些信号经后续电路整形放大后输入单片机，单片机驱动执行电机，并相应完成计数和显示。点钞机之所以采用两组光电传感器，是为了检测纸币的完整性，避免残币被计入。
通过光电传感器来检测钞票的计数情况进而实现钞票数目的累计，最后用液晶及外部显示部分直观地将钞票数显示给用户，并且在出现异常时可自动向用户报警。
下面给大家介绍欧姆龙Z4D位移传感器在点钞机上的应用：

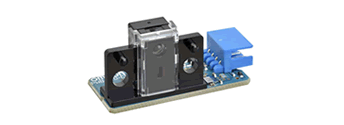

Z4D-C01 微型变位传感器

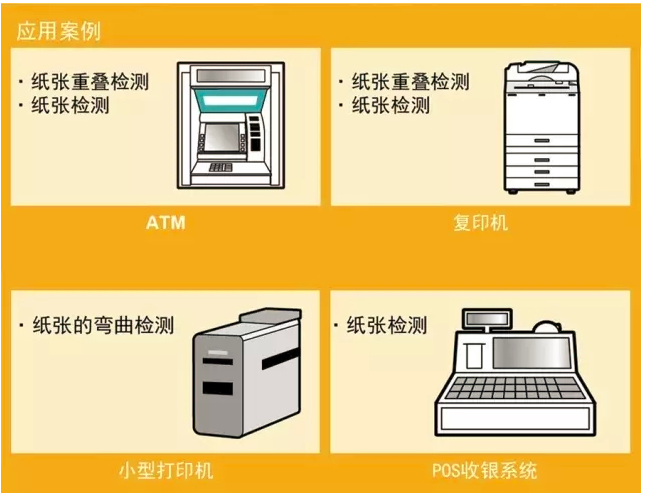

应用领域：
