欧姆龙微动开关接线方法以及用途介绍

2019-06-11

     欧姆龙微动开关接线方法以及用途介绍,微动开关原理是外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。

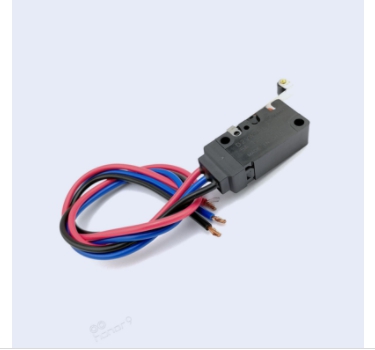

欧姆龙微动开关接线方法

  当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。


  1、微动开关种类


  微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。目前还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。


  按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)。微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。


  2、微动开关接线方法


  说到微动开关接线的方法,其实很简单,一般微动开关有三个点,这三个点一个是公共点,一个是常开点,另一个则是闭合点,公共点就好比插座中的零线,常开点就是打开开关,使得电流流过的点,闭合点当然就是断开电流通过的接点了。把相应的点接入相应的位置,就可以了。微动开关接线的方法虽然看起来很简单,但是也还是要前提做好相关的准备措施。


  3、微动开关的用途


  微动开关体积很小,但是作用却很大,在我们的生活处处都可以看到。比如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。
