欧姆龙继电器G5LE-14系列封装及其应用说明

2020-08-11

以下是由鼎悦电子介绍欧姆龙继电器G5LE-14系列继电器特点:

5脚 一常开 和 一常闭

线圈的工作电压根据型号的不同分别为为直流5V 12V 24V 三种

触点负载:10A/250VAC

封装建议:公共端焊盘孔直径1.5mm 其他4个焊盘孔直径1.3mm

继电器尺寸:实际测量 =21.6mm  宽15.5mm  高18.1mm


附件说明:OMRON G5LE 是该系列继电器的封装 99se格式的,把继电器插在pcb板子上是可以立住的,焊盘不紧也不松,方便直插件焊接。



继电器采用的是G5LE-14-12VDC  MCU 用的STC8F2K16S4 这款芯片,这款芯片16K的ROM已经很大了(无需用64K那款,16K足以,而且价格也便宜)其中S1连MCU的管脚,注意次管脚要设置为IO口推挽输出,CLOSE是常闭触点  OPEN是常开触点 COM是公共端 Q3的基级用2K下拉是为了保证系统上电时候,继电器是不动作的(系统上电,stc管脚默认是准双向口的弱上拉,2k可以把io拉低),上电后,先把S1管脚置0,再设置为IO口推挽输出,这样的顺序可以保证继电器不动作。之后想让继电器动作就S1=1,不动作就S1=0即可。

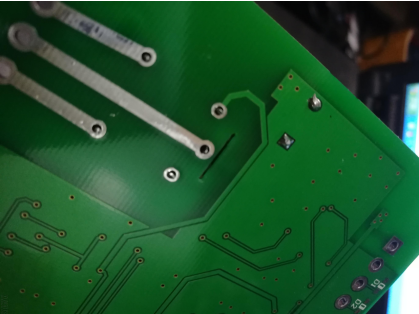

见下图,继电器输出端都镀锡处理,这样支持更大的电流:
