鼎悦电子介绍神奇的欧姆龙连接器

2020-09-17

“连接器”在半导体电子元器件中是一个很神奇的存在,它们家族庞大,种类繁多,身材虽小却承担起了实现电源、信号和数据与设备之间传输的“重任”。今天我们的主人公便是连接器家族的重要一员—IDC连接器。

IDC连接器

姆龙电子部件的IDC连接器共分为四大产品系列,它们分别是XG2扁平电缆连接器(PCB型)系列、XG4扁平电缆连接器(通用型)系列、XG5散线压接连接器系列、XG8通用插头系列。

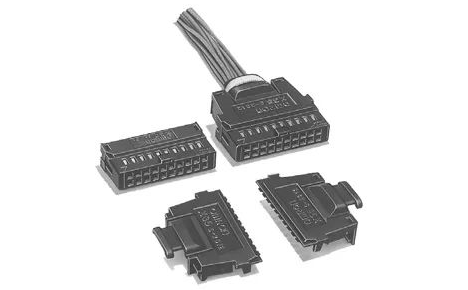

欧姆龙XG系列产品概览图



XG2系列

实现高密度封装,降低整体成本



欧姆龙电子部件的XG2系列IDC连接器通过压接连接方式,电缆的末端无需进行处理,所有的端子可一次连接完成。XG2系列产品采用了高5.8mm、宽度6.8mm的小型化尺寸设计,大幅提高了印刷基板的封装效率。



欧姆龙XG2系列IDC连接器



XG4系列

印刷基板连接器的核心



姆龙电子部件XG4系列IDC连接器通过采用新型生产力设计,兼具高可靠性与低成本的特点,实现了优秀的产品性价比。XG4系列的使用环境温度为-55~+105℃,在低温的环境下XG4系列也可确保器件本身不结冰。欧姆龙XG4系列为MIL规格标准品,符合UL规格(File No. E103202)认证。

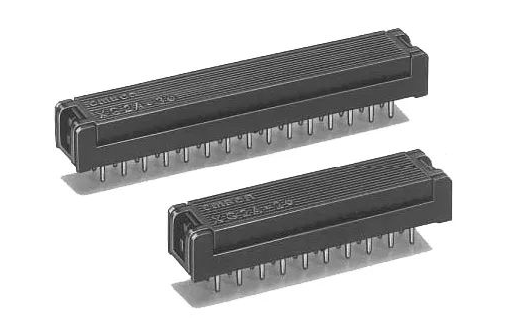

欧姆龙XG4系列IDC连接器



XG5系列

消除散线接线的繁锁



XG5是欧姆龙电子部件旗下的散线压接连接器系列,XG5系列采用双槽压接式的结构设计,通过绝缘柱体实现了高可靠性、大电流(3A)散线压接连接。该系列具有品种丰富的外盖,通过使用这些不同的外盖可实现省空间布线或确保散线的连接。



欧姆龙XG5系列IDC连接器



XG8系列

用途广泛的通用插头



XG8系列IDT连接器可与各种插座嵌合,用途十分广泛。该系列产品采用了2列型L型端子插头采用区间型基板,提高了焊接效率,此外XG8系列还使用了简易的锁定摆杆,在使用过程中可以方便锁定(XG8V、XG8W直型除外)。

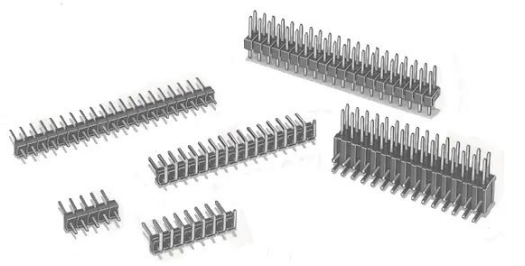

欧姆龙XG8系列IDC连接器



作为常见电连接器的一种,IDC连接器通过特殊设计的连接点连接到绝缘电缆的导体,该连接点贯穿模拟并与电线连接。连接过程会迫使选择性锐化的刀片穿过绝缘层,无需在连接之前剥去半导体的绝缘层,从理论上实现了非常可靠的气密连接。IDC连接器也凭借着可靠与性能兼具的优势,被广泛应用在工业、汽车等领域。



广州鼎悦电子有限公司是欧姆龙授权代理商,我们提供原装原厂欧姆龙连接器,竭诚为您服务,若有需求,可随时与我们联系!
