欧姆龙继电器的安装方法及注意事项分享

2020-12-03

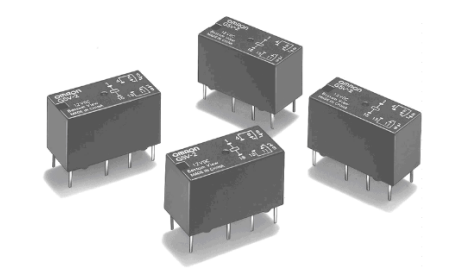

欧姆龙继电器有很多用户都有在用到,市场占有率还是很大的,那么大家都了解欧姆继电器的安装方法及注意事项吗?以下由广州鼎悦电子科技为大家分享介绍:

第一:脚位端保护

在欧姆龙继电器焊拉接进电路板上应用时,印制电路板的孔位要恰当,直径不可以很小,当必需扳动脚位端时,应先将脚位端靠底版3毫米处固定不动再扳动和旋钮。直徑≥0.7毫米的脚位端不容许扳动和旋钮。欧姆龙继电器底版与印制电路板中间需有超过0.4毫米的空隙,起到保护脚位端根处不会受到外力作用损害,也有利于焊后清理时清理涂的排出和蒸发。焊孔式和焊钩式脚位端在电焊焊接引线和焊下引线全过程中都不可以用劲绞输电线或者拽拉输电线,以防脚位端松脱。 注意事项:安裝时继电器不小心掉落在地,因为受强冲击性,內部将会损伤,应防护、检测确定及格后再继续应用。



第二:焊接和清理

欧姆龙继电器脚位端用焊接过程中应采用弱酸性松脂焊剂,不可应用酸碱性焊剂,焊接后应立即清理、风干。焊接用电路铁以40-65W为宜,烙铁顶部溫度290~340℃为好,焊接時间应不超3秒,自动机进行焊锡时,焊料溫度280℃,焊接時间不超5秒。不是完全密封的继电器在焊接和清理全过程中,切忌不要让焊剂、清洁液污染继电器内部构造,而密封性能良好的继电器和可清理式塑封继电器都可以实施总体侵泡进行清洗哦。


第三:尽量减少震动

那些有抗振规定的欧姆龙继电器,有效挑选安裝方法可防止或降低震动变大,应该将继电器安裝成使继电器遭受的冲击和震动的方位与继电器衔铁的运动方位相竖直,尽量减少采用顶端紧固件安裝或顶端支撑架安裝的继电器。
