我们所知道的信号继电器它的作用是什么呢?它原理是接收冲击继电器发出的冲击电流而动作,从而使光字牌,蜂鸣器,电铃响起的继电器。由以下几点组成:
1.信号继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
2.在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
3.当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。
4.这样吸合、释放,从而达到了在电路中的导通、切断的目的。
而信号继电器动作的可靠性直接影响到信号系统的可靠性和安全性。也正是由于信号继电器具有动作快、工作稳定、使用寿命长、体积小等优点,被广泛应用于通信设备,试验测量仪器,楼宇自动化系统、工业设备,安全装置,娱乐设备等。其中,自动化的相关设备和装置的出现改善了人类从事相关劳动的过程和方式。自动化中的低压电器能够根据相关的信号和要求实现开合电路的目的,从而提高自动化的整个运转效率。
为此我们广州鼎悦电子科技为大家重点推荐下欧姆龙信号继电器G6K系列产品,如G6K-2G-Y,G6K-2F-Y,G6K-2P-Y,G6KU-2F-Y等。用于交换机、美容仪器、各类通讯设备等领域。
以下来介绍下欧姆龙信号继电器G6K系列的特点:
实现较小级别的封装面积与高度低高度的表面安装继电器
高5.2mm×宽6.5mm×长10mm的超小型,对应高密度封装(G6K(U)-2F(-Y)型)。
实现高度为5.2mm的低高度,封装效率提高的承诺(G6K(U)-2F(-Y)型)。
约0.7g的超轻量型,对应更高速度的封装。
红外线照射效率较高的创新端子构造,IRS封装时端子温度容易上升,焊接性能良好。(表面安装端子型)
实现线圈接点间耐高压AC 1,500V、且耐冲击电压1.5kV 10×160μs(Fcc Part68标准)。
将线圈·接点端子间距离的最佳化,还备有耐冲击电压达到2.5kV 2×10μs(Telcordia规格对应)的Y系列产品。
备有端子间距2.54mm型产品可选。支持接点通电电流2A。

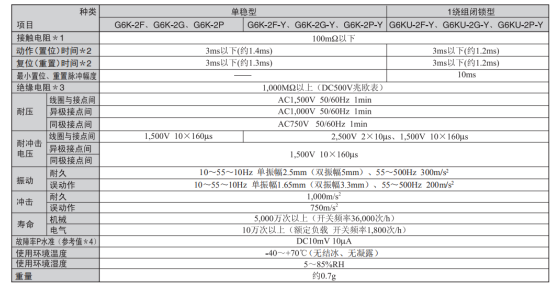

欧姆龙信号继电器G6K系列的性能:
