欧姆龙信号继电器G6K-2F-Y助力打造高精准度的示波器，赋能电子信号测量

精准“号脉”，秒懂“芯”事。示波器的应用价值在于——可诊断电路板的“脉搏”（波形），为设备的研发、调试、修理提供更直观的数据与波形依据。

所以，在半导体、芯片测试设备(ATE)、人工智能、新能源汽车、5G通信、云计算、大数据等新兴产业快速发展的当下，具有高测试测量性能的示波器将在市场中扮演越来越重要的角色。在这一过程中，继电器虽小，却扮演着不可或缺的角色。

示波器应用案例：继电器的重要价值

接下来我们看一个成功的案例：示波器需要将不可见的电信号转化为可见的图像（波形），继电器在该设备中扮演着至关重要的角色——负责切换不同的输入通道、选择合适的耦合方式（AC/DC）和衰减档位。

我们的客户对于继电器有着明确而严格的要求。

可靠性需求

500mA、电压30VDC、E-Life>100k、CR<40mΩ的参数需求。以确保示波器能够将不同电路的信号分离，便于分别进行观察和测量不同频率的信号。

尺寸需求

要求继电器为表面贴装型，2c(DPDT)形式，以节省PCB空间，为更重要的模拟电路和散热设计留出空间，同时也便于降低设备的体积与重量。

功能需求

示波器内部的电路会随着时间、温度、使用次数发生微小漂移，故需要通过继电器切换内部的信号通道以帮助实现示波器的自校准。

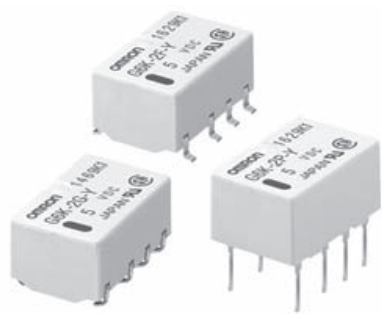

欧姆龙G6K 表面安装继电器介绍

欧姆龙G6K表面安装继电器主要部署于示波器输入端信号处理环节，负责根据信号特征切换不同增益电路，将信号调节至合适幅度后送入后继处理芯片。

核心优势：G6K的应用价值与产品特性

欧姆龙表面安装继电器G6K主要在信号的输入端进行处理，根据信号选择不同的增益电路，在此电路中将信号调节至合适的幅度，再输入到后继处理芯片，进行信号的进一步处理。在实际应用中拥有如下优势：

自动校准：可用于自校准电路，每一路输入信号都需要校准，通过继电器的切换，连接到内部标准的信号源，再给到处理芯片判断源端的信号是否符合标准，是否有异常情况。

紧凑小巧：表面安装继电器G6K尺寸小巧（高5.2mm×宽6.5mm×长10mm）、重量轻巧（约0.7g的轻量型），允许客户实现更紧凑的PCB布局推动设备小型化，同时信号从输入接口到增益电路的路径也更直接，这意味着更小的传输损耗，有助于提升测量精度和可靠性。

应用场景

表面安装继电器G6K更多应用场景：通信设备、OA设备、试验测量仪器、监控设备、安全装置、楼宇自动化系统、工业设备等。

专业FAE技术服务，全周期保驾护航

欧姆龙FAE工程师团队以客户需求为中心，贯穿项目全周期提供深度技术支持与协同服务，确保产品从选型到量产的每个环节都精准、高效、可靠：

精准对接需求：针对客户小体积、支持频率100MHz、两组转化（DPDT）的技术需求，FAE工程师通过当面交流并现场确认参数，确保需求理解准确无误，避免后期设计偏差。

深度协同设计：在项目设计初期，FAE工程师团队即参与部分电路设计和PCB布局布线，与客户研发团队密切配合，及时解决G6K继电器样品调试及示波器输入端信号匹配问题，从源头保障信号完整性。

护航量产落地：协同共创，助力客户在不同示波器产品开发过程中持续选择G6K信号继电器。

产品持续迭代，拓宽应用边界

欧姆龙始终坚持以客户需求为中心，通过对中国客户需求的快速响应，驱动产品持续迭代升级。

如全新推出的G6K耐高温125℃型信号机械继电器，将环境工作温度从标准型的-40至85℃一举提升至-40至125℃，显著拓展了高温环境下的应用边界。产品采用低轮廓设计，尺寸仅为10 (长) × 7.8 (宽) × 5.2 (高) mm，可广泛应用于汽车集成电路测试仪器、高温环境测量仪器等领域，为客户拓展新兴市场提供更可靠的元器件选择。

这一升级不仅满足了汽车电子、集成电路测试仪器、高温环境测量仪器等领域的严苛需求，更以高可靠的元器件选择，助力客户从容拓展新兴市场。

项目价值总结

欧姆龙表面安装继电器G6K-2F-Y DC5V凭借高精度、高可靠性、高一致性、低功耗等核心优势，助力客户打造高测量精度、信号保真度的示波器，在市场中建立差异化优势。

降低综合成本：提高设备制造良品率，有效实现成本优化与控制。

压缩上市周期：加快产品验证流程，推动客户技术快速迭代与进化。

未来，示波器将会在数据分析中深度融入人工智能成为支撑下一代通信、计算、汽车和工业系统创新的测试与诊断中枢。

OMRON DMS将与客户一起共同把握市场机会，携手共创未来！
