MOS FET继电器是输出元件使用MOF FET的半导体继电器（SSR=固态继电器）。
MOS FET继电器具有低维护成本、高速、小体积等特点，正在逐步替代机械继电器。
欧姆龙不断扩充继电器的产品系列，全新小型封装产品S-VSON/VSON以及大容量、高绝缘和高灵敏度等产品。
鼎悦电子代理的欧姆龙MOS FET继电器必能祝您一臂之力。
MOS FET继电器的特点
1、 超小型、轻量
继SSOP、USOP之后，超小型的新式封装VSON、S-VSON也全新上市，有助于设备整体的小型化。
2、 低驱动电流
在推荐运行条件（标准）下的驱动电流为2-15mA。还有最小可用0.2mA驱动的产品，为整体设备的节能化作出贡献。
3、 寿命长
采用光信号传输方式，实现无接点构造。不会因接点磨损而造成寿命缩短，实现了长使用寿命。
4、 漏电流微小
能够耐受外来浪涌，也不带缓冲电路，正常情况下，典型漏电流最大仅为1nA。
5、 耐冲击性优势
由于内部零件完全为铸模，也没有活动零件等机械零件，因此耐冲击性、耐振动性优异。
6、 高绝缘性
将电压转换成光、并作为信号传送，因此可对输入输出间进行电路隔离。标准型号可确保输入输出间耐电压AC2500V。也可以提供高达AC5000的产品。另外，SOP封装系列产品新增AC3750V产品。
7、 静音
由于不会像机械式继电器那样因金属接点产生开闭音，因此有助于设备的静音化。
8、 高速响应性
0.2ms（SSOP、USOP、VSON）的动作时间比机械式继电器的3ms-5ms明显缩短。实现了迅速的响应性。
9、正确控制微小模拟信号
由于与晶闸管开关等相比不感带极小，因此转换为输出波形时基本不会歪曲微小模拟信号的输入波形。

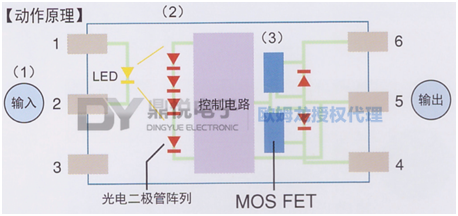

MOS FET继电器的构造与动作原理
MOS FET继电器由以下3个集成电路块构成。
1、 LED集成电路块（发光二极管）
2、 PDA集成电路块（光电二极管阵列）
3、 MOS FET集成电路块
1、 输入侧通电后LED会发光。
2、 这束光通过在输出侧的光电二极管阵列受光后发电，再次转换为电压。
3、 该电压通过控制电路变为触发电压来驱动MOS FET。
