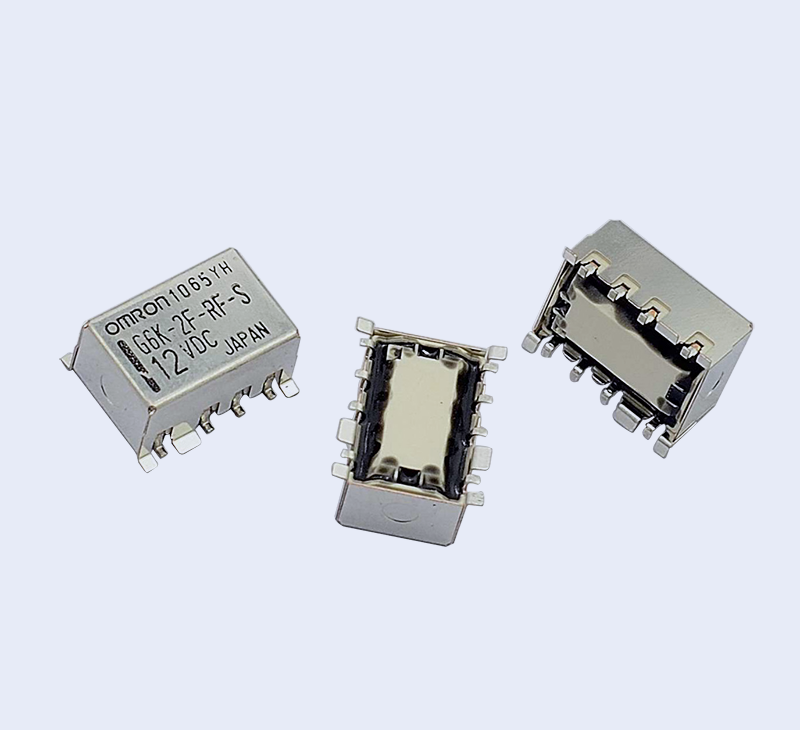

G6K(U)-2F(P)-RF(-S,-T) 表面安装高频继电器
支持表面封装的 1GHz/3GHz频段小型2极高频继电器
▶ 出色的1GHz频段高频特性。
插入损耗：0.2dB以下、
绝缘接点间：20dB以上/异极间：30dB以上。
▶ 长10.3mm×宽6.9mm×高5.4mm的超小型。
▶ 额定消耗电力100mW的高灵敏度。
▶ 备有单稳型、1绕阻闭锁型等产品。
▶ 还有省面积规格的产品（G6K（U）-2F-RF-S），为您节省安装空间。
▶ 在支持3GHz频段（G6K（U）-2F-RF-T）的同时，实现省面积。
▶ 还备有印刷基板用端子（通孔端子/G6K-2P-RF）可供选择。
●S表面安装端子型标准型号
标准规格
| 种类 | 构造 | 接点构成 | 线圈额定电压(V) | 型号 | 最小包装单位 |
|---|---|---|---|---|---|
| 单稳型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF |
300个/托盘 300个/卷 |
| 1绕组闭锁型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF |
| 种类 | 构造 | 接点构成 | 线圈额定电压(V) | 型号 | 最小包装单位 |
|---|---|---|---|---|---|
| 单稳型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF-S |
300个/托盘 300个/卷 |
| 1绕组闭锁型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF-S |
| 种类 | 构造 | 接点构成 | 线圈额定电压(V) | 型号 | 最小包装单位 |
|---|---|---|---|---|---|
| 单稳型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF-T |
300个/托盘 300个/卷 |
| 1绕组闭锁型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF-T |
| 种类 | 构造 | 接点构成 | 线圈额定电压(V) | 型号 | 最小包装单位 |
|---|---|---|---|---|---|
| 单稳型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2P-RF | 30件/根 |
| 注 | 1. | 订购时，请注明线圈额定电压（V）。 | |
| 例：G6K-2F-RF |
|
||
| 此外，交付时的包装标记及产品上标注的电压规格为□□VDC。td> | |||
| 2. |
订购带状包装时，请在型号末尾加上-TR03。 例：G6K-2F-RF-TR03 DC3 每卷的继电器个数：-TR03 300个 继电器本体上并没有-TR标记。（型号末尾无-TR03标记时为托盘包装。） 此外，带状包装的最小订货单位为1卷（最小包装单位300个×1卷=300个）。 |
||
| 3. | 表面安装端子型为防湿包装，印刷电路板用端子型为无防湿包装。 | ||
操作线圈
单稳型
(G6K-2F(P)-RF(-S, -T))
| 额定电压(V) | DC 3 | DC 4.5 | DC 5 | DC 12 | DC 24 | |
|---|---|---|---|---|---|---|
| 额定电流 (mA) | 33.0 | 23.2 | 21.1 | 9.1 | 4.6 | |
| 线圈电阻 (Ω) | 91 | 194 | 237 | 1,315 | 5,220 | |
| 动作电压 (V) | % | 80% 以下 | ||||
| 复位电压 (V) | 10% 以上 | |||||
| 最大容许电压 (V) | 150% | |||||
| 消耗功率(mW) | 约100 | |||||
| 额定电压(V) | DC 3 | DC 4.5 | DC 5 | DC 12 | DC 24 | |
|---|---|---|---|---|---|---|
| 额定电流 (mA) | 33.0 | 23.2 | 21.1 | 9.1 | 4.6 | |
| 线圈电阻 (Ω) | 91 | 194 | 237 | 1,315 | 5,220 | |
| 动作电压 (V) | % | 75% 以下 | ||||
| 复位电压 (V) | 75% 以下 | |||||
| 最大容许电压 (V) | 150% | |||||
| 消耗功率 (mW) | 约100 | |||||
| 注 | 1. | 额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%。 |
| 2. | 动作特性为线圈温度在+23℃时的值。 | |
| 3. | 最大容许电压为继电器线圈能够施加的电压的最大值。 |
| 负载 | 阻性负载 |
|---|---|
| 额定负载 |
AC125V, 0.3A DC30V, 1A 1GHz, 1W * |
| 额定通电电流 | 1A |
| 接点电压的最大值 | AC125V、DC60V |
| 接点电流的最大值 | 1A |
|
G6K(U)-2F(P)-RF(-S) | G6K(U)-2F-RF-T | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 GHz | 1 GHz | 3 GHz | ||||||
| 绝缘 | 同极接点间 | 20 dB 以上 | 20 dB 以上 | 18 dB 以上 | ||||
| 异极接点间 | 30 dB 以上 | 25 dB 以上 | 25 dB 以上 | |||||
| 插入损耗 | 0.2 dB 以下 | 0.2 dB 以下 | 0.6 dB 以下 | |||||
| V.SWR | 1.2 以下 | 1.2 以下 | 1.4 以下 | |||||
| 通过电力的最大值 | 3 W *1 | |||||||
| 开关电力的最大值 | 1 W *2 | |||||||
| 注 | 1. | 测量体的变换器为 50 Ω. |
| 2. | 上述值为初期值 | |
| *1 | 在微小负载领域中，使用在需要高频特性的高可重复性能（再现性）的行业 （试验计测设备、ATE等）时，请向您的欧姆龙代表咨询。 | |
| *2 | 负载侧为V.SWR≤1.2时的值。 |
|
单稳型 | 1绕组闭锁型 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| G6K-2F(P)-RF(-S, -T) | G6KU-2F-RF(-S,T) | ||||||||
| 接触电阻 *1 | 100 mΩ 以下 | ||||||||
| 动作 (置位) 时间 *2 | 3ms以下 (约 1.4 ms) | 3ms以下 (约 1.2 ms) | |||||||
| 复位 (重置) 时间 *2 | 3ms以下 (约 1.3 ms) | 3ms以下(约 1.2 ms) | |||||||
| 最小为止、重置脉冲时间 | --- | 10 ms | |||||||
| 绝缘电阻 *3 | 1,000 M Ω 以上 (DC500V兆欧表) | ||||||||
| 耐压 | 线圈与接点之间 | AC750V, 50/60Hz 1min | |||||||
| 异极接点间 | AC750V, 50/60Hz 1min | ||||||||
| 同极接点间 | AC750V, 50/60Hz 1min | ||||||||
| 线圈·接点与接地间 | AC500V, 50/60Hz 1min | ||||||||
| 震动 | 耐久 | 10～55～10 Hz, 单振幅2.5mm (双振幅5mm)、55～500Hz, 300m/s2 | |||||||
| 误动作 | 10～55～10 Hz, 单振幅1.65mm (双振幅3.3mm)、55～500Hz, 200m/s2 | ||||||||
| 冲击 | 耐久 | 1,000 m/s2 | |||||||
| 误动作 | 750 m/s2 | ||||||||
| 寿命 | 机械 | 5,000万次以上 (开关频率36,000次/h) | |||||||
| 电气 | 10万次以上 (开关频率1,800次/h) | ||||||||
| 使用环境温度 | -40ºC ～ 70ºC (无结冰、无凝露) | ||||||||
| 使用环境湿度 | 5% ～ 85% | ||||||||
| 重置 | 约 0.95 g | ||||||||
| 注. | 以上的为初始值 | |
| 1. | 测量条件：根据电压下降法，在DC1V 10mA的条件下。 | |
| 2. | （）内的值为实际值。 | |
| 3. | 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。 |
|
标准型 G6K-2F-RF G6KU-2F-RF
|
||||||||||
|
印刷基板加工尺寸 (顶视图) 尺寸公差为:±0.1mm |
端子配置/ 内部接线图 (顶视图)  注.请注意线圈极性。 |
|||||||||
|
||||||||||
|
|
||||||||||
|
省封装面积型 G6K-2F-RF-S G6KU-2F-RF-S |
||||||||||
|
印刷基板加工尺寸 (顶视图) 尺寸公差为:±0.1mm |
端子配置/ 内部接线图 (顶视图)  注.请注意线圈极性。 |
|||||||||
|
||||||||||
|
3GHz对应规格 G6K-2F-RF-T, G6KU-2F-RF-T |
||||||||||
|
印刷基板加工尺寸 (顶视图) 尺寸公差为:±0.1mm PCB 信息 层压结构: 2L 成品厚度: 0.6 mm 铜厚度: 18 μm |
端子配置/ 内部接线图 (顶视图)  注.请注意线圈极性。 |
|||||||||
|
||||||||||
|
印刷基板用端子 G6K-2P-RF |
||||||||||
|
PCB安装孔 （底视图） 尺寸公差为:±0.1mm  PCB 信息 层压结构: 2L 成品厚度: 0.6 mm 铜厚度: 18 μm |
端子排列/ 内部连接 （底视图）  注.请注意线圈极性。 |
|||||||||
|
||||||||||
