A6RS-1□□RF(-P)DIP开关

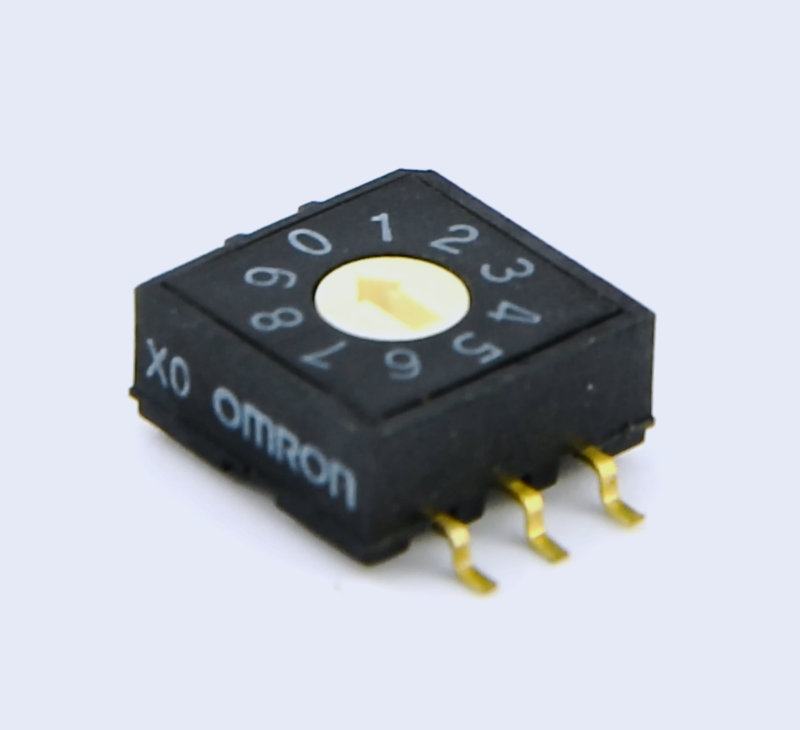

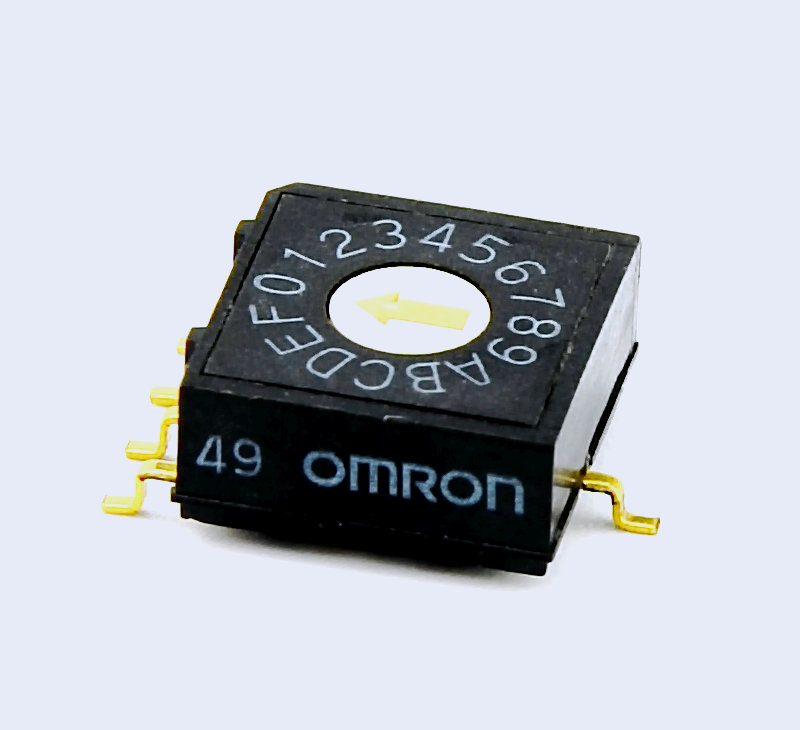

A6RS 旋转DIP开关 成本低廉的 表面安装旋转DIP开关 ▶ 耐高温树脂,可在260℃峰值回流温度下使用。 ▶ 系列中包含扁平型和凸轴型。 ▶ 有两种类型的端子排布,使电路设计非常灵活。 旋转型/上面操作、平型

A6RS 旋转DIP开关
成本低廉的表面安装旋转DIP开关
备有平型/延长拨杆型号。
4×1和3×3端子排列可实现高度灵活的PCB设计。
100件压花包装型推荐用于满足灵活的需求。

种类

类型





位置数
端子类型
输出码
顶部驱动,平型
每管数量 管封装 压花带装
每卷数量 每卷数量 每卷数量 100件包装
10 4×1 实码 48 A6RS-101RF 750 A6RS-101RF-P 100 A6RS-101RF-R100
3×3 A6RS-102RF A6RS-102RF-P A6RS-102RF-R100
16 4×1 实码 A6RS-161RF A6RS-161RF-P A6RS-161RF-R100
3×3 A6RS-162RF A6RS-162RF-P A6RS-162RF-R100

类型





位置数
端子类型
输出码
顶部驱动,延长拨杆
每管数量 管封装 压花带装
每卷数量 压花带装 每卷数量 100件包装
10 4×1 实码 48 A6RS-101RS 250 A6RS-101RS-P 100 A6RS-101RS-R100
3×3 A6RS-102RS A6RS-102RS-P A6RS-102RS-R100
16 4×1 实码 A6RS-161RS A6RS-161RS-P A6RS-161RS-R100
3×3 A6RS-162RS A6RS-162RS-P A6RS-162RS-R100
注. 订购数量必须为包装单位的整数倍。


额定值/性能

额定值(阻性负载) DC24V 25mA,DC3.5V 10μA(最小电流)
使用环境温度 -25~+80℃ 60%RH以下(无结冰、无凝露)
使用环境湿度 35~95%RH(+5~+35℃)
绝缘电阻 100MΩ以上(DC250V绝缘电阻计测量)
接触电阻(初始值) 200mΩ以下
耐电压 AC250V 1min.(同极端子之间)
振动 误动作 10~55Hz 双振幅1.5mm
冲击 误动作 约300m/s2
电气寿命 5,000步以上
清洗 不可
保护结构 IEC IP60
操作扭矩 1.96×10-2N·m以下
重量 上面操作:约0.6g (每个型号的凸轴型须加0.13g)



外形尺寸
(单位: mm)
上面操作 平型 端子型4×1
A6RS-101RF
A6RS-101RF-P
A6RS-101RF-R100
A6RS-161RF
A6RS-161RF-P
A6RS-161RF-R100
  A6RS:Dimensions1
       A6RS-161RF   A6RS-101RF
img   A6RS:Dimensions1

上面操作 轴型 端子型4×1
A6RS-101RS
A6RS-101RS-P
A6RS-101RS-R100
A6RS-161RS
A6RS-161RF-P
A6RS-161RS-P
A6RS-161RS-R100
  A6RS:Dimensions2
       A6RS-161RS   A6RS-101RS
img   A6RS:Dimensions2

上面操作 平型 端子型3×3
A6RS-102RF
A6RS-102RF-P
A6RS-102RF-R100
A6RS-162RF
A6RS-162RF-P
A6RS-162RF-R100
  A6RS:Dimensions3
       A6RS-162RF   A6RS-102RF
img   A6RS:Dimensions3

上面操作 轴型 端子型3×3
A6RS-102RS
A6RS-102RS-P
A6RS-102RS-R100
A6RS-162RS
A6RS-162RS-P
A6RS-162RS-R100
  A6RS:Dimensions4
       A6RS-162RS   A6RS-102RS
img   A6RS:Dimensions4
注.上述的各种机型外型尺寸,没有指定部分的公差为±0.4mm。

PCB Dimensions (Top View)
4×1 端子型      3×3 端子型

P: Pole numbers

Internal Connections
Contact Form (Top View)
4×1 端子型       3×3 端子型
