鼎悦电子告诉您欧姆龙印刷基板继电器安装注意事项

2018-03-05

继电器的端子种类一般有印刷基板端子、表面安装端子、接线片端子、螺钉端子、插入式端子五种类型。下面鼎悦电子给您介绍下印刷基板继电器安装的六个步骤:

一、安装前检查继电器:

1、 确认继电器为耐助焊剂型、塑料密封型

2、确认继电器端子不能弯曲,弯曲端子会影响继电器性能

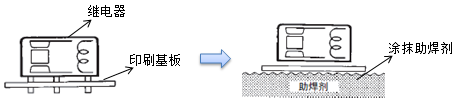

二、涂抹助焊剂:需要选择对继电器材料无腐蚀的松香类助焊剂,且不要将助焊剂附在继电器表面。

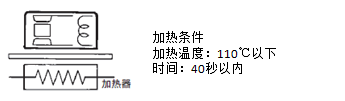

三、继电器预备加热:

四、焊接:焊接一般分为自动焊接和手动焊接

自动焊接

手动焊接

焊锡温度:约260

焊锡时间:约5秒钟以内



钎焊烙铁:30-60W

烙铁头温度:350

焊接时间:约3秒钟以内

五、冷却:焊接完后,请立即通风冷却

六、清洗:包括浸渍清洗和超声波清洗等

       1、耐助焊剂型继电器请勿清洗

       2、塑料密封型可以清洗,清洗温度请控制在40℃以下

       3、清洗液一般是醇类和水类
