2020-05-08
欧姆龙功率继电器G5PZ系列
一、特点：
1、20 A紧凑型功率继电器5、符合IEC60664-1标准的加强绝缘
二、种类
| 分类 | 接点构成 | 防护构造 | 型号 | 额定线圈电压 | 最小包装单位 |
|---|---|---|---|---|---|
| 标准 | SPST-NO (1a) | 耐助焊剂 | G5PZ-1A |
5 VDC 12 VDC 24 VDC |
100件/托盘 |
| 大容量 | G5PZ-1A-E |
| 注1. |
订购时，请在型号后添加额定线圈电压。
|
但是，产品外壳和包装上的线圈电压注释将标记为  VDC。
|
线圈
|
项目
额定电压 |
额定电流(mA) | 线圈电阻(W) | 动作电压(V) | 复位电压(V) | 最大电压(V) | 功耗(mW) |
|---|---|---|---|---|---|---|
| 额定电压的% | ||||||
| 5 VDC | 106 | 47 | 75%以下 | 10%以上 |
140% (23°C时) |
约530 |
| 12 VDC | 44.1 | 272 | ||||
| 24 VDC | 22.1 | 1087 | ||||
| 注 | 1. | 额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。 |
| 2. | 动作特性是在线圈温度为23℃时的测定值。 | |
| 3. | “最大电压”是指继电器线圈能承受的电压最大值。 |
|
分类
|
标准 | 大容量 |
|---|---|---|
|
型号
|
G5PZ-1A | G5PZ-1A-E |
|
负载
项目
|
阻性负载 | |
| 接点类型 | 单 | |
| 接点材质 | 银合金(无镉) | |
| 额定负载 | 16 A @ 250 VAC | 20 A @ 250 VAC |
| 额定通电电流 | 16 A | 20 A |
| 最大开关电压 | 250 VAC | |
| 最大开关电流 | 16 A | 20 A |
| 1. 250 VAC变频器负载(标准) |
浪涌电流： 240 A(0-P， 上升时间3 ms或以上)， 电流16 A，切断电流0 A 50,000次以上(23°C时) |
|---|---|
| 2. 250 VAC变频器负载(大容量) |
浪涌电流： 240 A(0-P， 上升时间3 ms或以上)， 电流20 A，切断电流0 A 50,000次以上(23°C时) |
|
分类
|
标准 | 大容量 | |
|---|---|---|---|
|
型号
项目
|

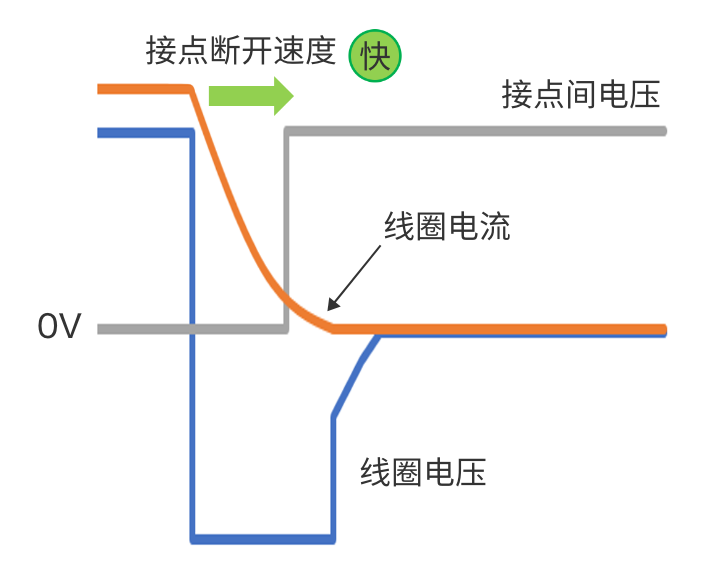

G5PZ-1A | G5PZ-1A-E | |
| 接点电阻 *1 | 100 mΩ以下 | ||
| 动作时间 | 15 ms以下 | ||
| 复位时间 | 5 ms以下 | ||
| 绝缘电阻 *2 | 1,000 MΩ以上 | ||
| 绝缘强度 | 线圈与接点间 | 4,000 VAC 50/60 Hz 1 min | |
| 同极接点间 | 1,000 VAC 50/60 Hz 1 min | ||
| 耐冲击电压 | 线圈与接点间 | 10 kV (1.2 x 50 μs) | |
| 抗振性 | 毁坏 |
10～55～10Hz，单振幅0.75 mm (双振幅1.5 mm) |
|
| 误动作 |
10～55～10Hz，单振幅0.75 mm (双振幅1.5 mm) |
||
| 抗冲击性 | 毁坏 | 1,000 m/s2 | |
| 误动作 | 200 m/s2 | ||
| 耐久性 | 机械寿命 | 2,000,000次以上 | |
|
电气寿命 (阻性负载) |
100,000次 (250 VAC，16 A时) |
50,000次 (250 VAC，20 A时) |
|
| 故障率P水准(参考值)*3 | 5 VDC 100 mA | ||
| 动作温度 |
-40 to 70°C (无结冰或凝露) |
||
| 使用环境湿度 | 5～85% | ||
| 重量 | 约10.5 g | ||
| 注. | 上表中的值为23°C时的初始值。 | |
| 1. | 测量条件：在5 VDC、1A时采用电压降方法 | |
| 2. | 测量条件：采用500 VDC兆欧表在与测量耐压强度相同的位置测得。 | |
| 3. | 此值在开关频率为120次/分钟的条件下测得。 |
